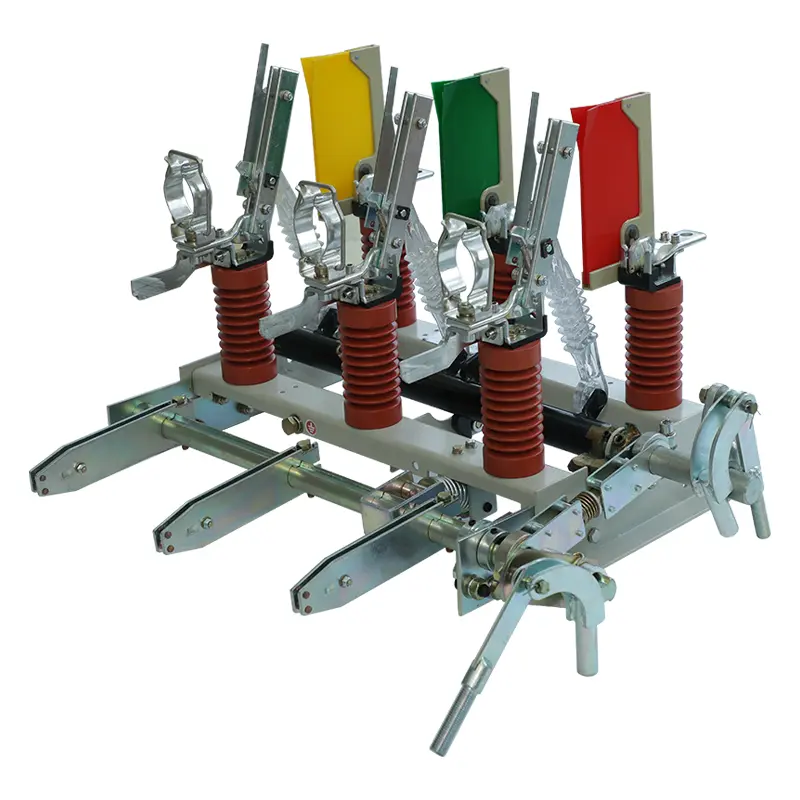

Екологічно чистий вакуумний вимикач навантаження з повітряною ізоляцією 12 кВ/24 кВ

SanGao Electric зосереджується на практичному поєднанні міцної конструкції, надійного розриву дуги та безпечної та простої роботи. Розроблений для внутрішніх і зовнішніх розподільних мереж середньої напруги, як правило, в діапазоні 12–24 кВ, повітряний вимикач навантаження використовується для створення та вимикання струмів навантаження та забезпечує чітко визначену точку ізоляції під час огляду та технічного обслуговування. Екологічно чистий вакуумний вимикач навантаження з повітряною ізоляцією 12 кВ/24 кВ використовує повітря як середовище ізоляції та дугогасіння, усуваючи потребу в SF₆ газ або ізоляційне масло. Ця конструкція з повітряною ізоляцією спрощує експлуатацію та технічне обслуговування, уникаючи при цьому проблем з транспортуванням і витоками, пов’язаних із рішеннями на основі SF₆. Завдяки практичній механічній структурі та орієнтованому на безпеку робочому механізму, повітряний вимикач навантаження SanGao забезпечує надійне комутаційне рішення для сучасних розподільних систем середньої напруги.

Надіслати запит

Опис продукту

Екологічно чистий вакуумний вимикач навантаження з повітряною ізоляцією 12 кВ/24 кВ розроблений для систем розподілу електроенергії середньої напруги, які вимагають надійного перемикання навантаження, електричної ізоляції та екологічно безпечної технології ізоляції.

Розроблений компанією Zhejiang SanGao Electric Co., Ltd., цей перемикач поєднує в собі повітряну ізоляцію, технологію розриву вакуумної дуги, механічне блокування та просту робочу структуру. Він підходить для розподілу середніх напруг у приміщеннях і на відкритому повітрі між комунальними підприємствами, джерелами відновлюваної енергетики, промисловими об’єктами та інфраструктурними проектами.

Що таке вакуумний вимикач навантаження 12/24 кВ з повітряною ізоляцією?

Вимикачі навантаження використовуються для вмикання та розмикання ланцюгів за певних умов навантаження та забезпечують положення ізоляції, яке чітко вказує на стан обслуговування та роботи системи.

Ключові особливості:

Нижча вартість: вимикачі навантаження з повітряною ізоляцією є більш економічним, ніж обладнання з газовою ізоляцією.

Простий дизайн: вони містять менше спеціалізованих компонентів і, як правило, легші в установці та обслуговуванні.

Видимість і доступність: повітряна ізоляція полегшує візуальний огляд і обслуговування.

Надійна комутація: чудово підходить для рутинних операцій комутації навантаження, ізоляції та розділення ліній.

Без роботи з елегазом: Уникає екологічних і нормативних проблем, пов’язаних з газоізоляційним обладнанням.

Гнучке розгортання: широко використовується на компактних підстанціях, промислових об’єктах і громадських розподільних мережах.

Технічні характеристики

Пункт	опис
Продукт	Екологічно чистий вакуумний вимикач навантаження з повітряною ізоляцією 12 кВ/24 кВ
Клас напруги	12кВ / 24кВ
застосування	Розподіл електроенергії середньої напруги
Ізоляція середня	повітря
Переривання дуги	Вакуум
Ізоляційний газ	Без SF₆
Ізоляційне масло	Жодного
монтаж	Конфігурації всередині/зовні відповідно до моделі
Операція	Ручний / механічний механізм керування відповідно до конфігурації
Безпека	Механічне блокування та індикація ON/OFF
застосування	Комунальні, промислові, відновлювані джерела енергії та інфраструктурні енергетичні системи

Питомий номінальний струм, здатність витримувати короткі замикання, робочий механізм, розміри та інші електричні параметри повинні бути підтверджені відповідно до вибраної моделі та технічної таблиці.

Як працює вакуумний вимикач навантаження з повітряною ізоляцією?

1. Нормальна робота:За нормальних робочих умов комутатор підтримує електричний зв’язок між вхідними та вихідними ланцюгами.

2. Перемикання навантаження:Коли ланцюг необхідно відключити за певних умов навантаження, робочий механізм викликає розмикання контактів перемикача.

3. Гасіння вакуумної дуги:Вакуумний переривник забезпечує контрольоване середовище для гасіння дуги, що утворюється при роз’єднанні контактів.

4. Ізоляція та технічне обслуговування:Після завершення операції перемикання положення ізоляції та механічні блокувальні пристрої допомагають операторам створити безпечніші умови для обслуговування.

AIS LBS проти GIS проти вакуумного перемикача

Пункт	Вимикач навантаження з повітряною ізоляцією (AIS LBS)	Розподільні пристрої з елегазовою ізоляцією (GIS)	Вакуумний перемикач
Середня ізоляція	повітря	Ізоляційний газ, зазвичай елегаз або альтернативний газ	Вакуум для гасіння дуги
Вартість	Від низького до середнього	Високий	Середній
Слід	Більший	Найменший	Середній
Технічне обслуговування	Нижня, проста структура	Вища, потребує спеціалізованого поводження	Від низького до середнього
Надійність	Висока, зріла технологія	Дуже висока, підходить для суворих умов	Дуже висока, особливо для частих операцій
Вплив на навколишнє середовище	Добре, витоку газу немає	Залежить від типу газу; SF6 має екологічні проблеми	Дуже добре, немає проблем з парниковими газами
Візуальний огляд	легко	Обмежений	Помірний
Типові застосування	Розподільні мережі, промислові підстанції, майданчики з достатньою площею	Міські підземні підстанції, морські платформи, дуже компактні майданчики	Застосування середньої напруги з частими перемиканнями та тривалим терміном служби
Основні переваги	Низька вартість, простий, легкий в обслуговуванні	Компактний, герметичний, стійкий до навколишнього середовища	Чудове гасіння дуги, довгий електричний термін служби
Основні обмеження	Потрібно більше місця	Дороге, більш складне обслуговування	Не є прямою заміною для будь-якого застосування розриву навантаження

FAQ

Які рівні напруги доступні для цього вимикача повітряного навантаження?

Цей продукт призначений для застосувань середньої напруги 12 кВ і 24 кВ. Точна номінальна напруга та електричні параметри повинні бути підтверджені відповідно до обраної моделі.

Чи використовує комутатор елегаз SF₆?

Ні. Екологічно чистий вакуумний вимикач навантаження з повітряною ізоляцією на 12 кВ/24 кВ розроблено без елегазу. Як ізоляційне середовище використовується повітря, а для розриву дуги використовується вакуумна технологія.

Чи використовується ізоляційне масло?

Ні. Конфігурація з повітряною ізоляцією не потребує ізоляційного масла як основного ізоляційного середовища.

Чи можна використовувати на вулиці?

Залежно від конструкції продукту можуть бути доступні конфігурації для зовнішнього використання. Фактичну модель слід вибирати відповідно до необхідного корпусу, захисту IP, умов навколишнього середовища та середовища встановлення.

Чи має вимикач механічну систему блокування?

так Механізм перемикання включає в себе механічні блокувальні функції, призначені для зменшення неправильної роботи та підвищення безпеки експлуатації.

Чи може SanGao надавати послуги OEM або ODM?

так SanGao надає послуги OEM та ODM і може оцінити індивідуальні вимоги на основі специфікацій проекту та технічних креслень.

Чи може SanGao надати посібники зі встановлення?

так Професійні посібники з монтажу та технічні документи можуть бути надані відповідно до вимог замовника та проекту.

Який типовий час доставки?

Для стандартних продуктів вказаний час доставки зазвичай становить приблизно 3–5 днів до відправлення, залежно від кількості замовлення та конфігурації. Індивідуальні продукти можуть потребувати додаткового часу виробництва.

SanGao є виробником чи торговою компанією?

SanGao є професійним виробником, що спеціалізується на високовольтному обладнанні для передачі та розподілу електроенергії, з можливостями, що охоплюють дослідження та розробки, проектування, виробництво, випробування та продажі.
