Внутрішній високовольтний вакуумний вимикач навантаження змінного струму із заземлювачем

Вакуумний вимикач навантаження високої напруги змінного струму для внутрішнього використання із заземлювачем від Sangao підходить для трифазної кільцевої мережі змінного струму 50 Гц або кінцевого джерела живлення та промислового електричного обладнання, він в основному використовується для контролю навантаження та захисту від короткого замикання. Вимикач навантаження створює та вимикає струм навантаження, струм замкнутого циклу, трансформатор холостого ходу та струм зарядки кабелю. Комбінація може розірвати будь-який струм до номінального струму короткого замикання. Ізоляційна відстань прямої дії та камера гасіння дуги пов’язані між собою, з ручною та електричною функціями. Його унікальний приводний механізм дозволяє дугогасній камері витримувати високу напругу лише в момент закриття та замикання, що забезпечує малий об'єм і малу вагу.

Що таке  вакуумний вимикач навантаження?

Цей внутрішній вакуумний вимикач змінного струму високої напруги із заземлювачем є трифазним внутрішнім комутаційним пристроєм змінного струму 50 Гц для кільцевої мережі, кінцевого джерела живлення та промислового обладнання. В установці використовується вакуумний переривач для гасіння дуги і пружинний механізм приводу (ручний або електричний). Додатковий заземлювач з механічним блокуванням і заземлюючим затвором забезпечує видиму ізоляцію для технічного обслуговування. Якщо оснащено запобіжниками, вузол перериває струми короткого замикання за допомогою ударної шпильки. Номінальна напруга 12 кВ, номінальний струм 630 А, короткочасно витримується струм 20 кА.

Функції продукту

Перемикання струму навантаження

Внутрішній високовольтний вакуумний вимикач навантаження змінного струму із заземлювачем створює та вимикає струми навантаження до 630 А за нормальних умов експлуатації, охоплюючи типові навантаження живлення та трансформатора.

Перемикання струму в замкнутому контурі

Перемикає струми замкнутого циклу в кільцевих мережевих конфігураціях, забезпечуючи передачу навантаження між фідерами без переривання постачання споживачам, що знаходяться нижче.

Перемикання струму холостого ходу трансформатора

Наш відкритий високовольтний роз’єднувальний вакуумний вимикач навантаження створює та вимикає струми холостого ходу трансформаторів потужністю до 1600 кВА, що відповідає рівням пускового намагнічування та постійного струму збудження розподільних трансформаторів.

Перемикання струму зарядки кабелю

Створює та вимикає зарядні струми кабелю для підземних або надземних ділянок кабелю, дозволяючи вмикати та вимикати кабельні фідери.

Захист від короткого замикання (з запобіжниками)

У конфігурації з запобіжниками, що обмежують струм, механізм ударної шпильки запобіжника приводить в дію планку відключення вимикача, розмикаючи всі три фази після виявлення несправності. Конструкція може переривати будь-який струм до номінального значення короткого замикання, забезпечуючи вторинний захисний шар, де первинні вимикачі або реле є основними пристроями усунення несправностей.

Технічна ізоляція

Вбудований заземлювач у закритому стані забезпечує видиме заземлення з боку навантаження. Заземлюючий затвор фізично блокує доступ до струмоведучих частин, що дозволяє обслуговуючому персоналу перевірити ізоляцію та безпечно працювати на наступному обладнанні.

Вимикач навантаження проти вакуумного вимикача

Технічні параметри

Структурний дизайн

Ізоляційна відстань прямої дії та з’єднання камери для гасіння дуги
Ізоляційний зазор і вакуумний переривник механічно пов’язані, щоб працювати одним рухом. Це гарантує, що видимий розрив завжди супроводжується повністю відкритим переривником.

Механізм приводу

Переривник подається під напругу лише в момент закриття та відкриття, зменшуючи електричне навантаження на вакуумну камеру. Це забезпечує більш компактний розмір переривника та подовжує термін служби контакту.

Заземлюючий затвор

Між нерухомою та рухомою контактними трубками розташована металева засувка, яка зблокована із заземлювачем. Коли заземлювач замкнутий, затвор фізично ізолює струмоведучі частини, забезпечуючи видиме та перевірене заземлення для обслуговування.

Механічне блокування

Запобігає замиканню заземлювача, якщо головні контакти не розімкнуті, і запобігає розмиканню головних контактів, коли заземлювач замкнутий.

Поля застосування

Внутрішній високовольтний вакуумний вимикач навантаження змінного струму із заземлювачем має чудову сумісність:

1. Міські кільцеві вузли (RMU) для секціонування та комутації навантаження.

2. Трансформаторні вхідні панелі та живильні шафи в промисловому розподілі.

3. Кінцеві точки живлення в радіальних мережах.

4. Сільські розподільчі мережі – пристрій можна використовувати для поділу довгих фідерів, зменшуючи зони відключення та дозволяючи регулювати напругу за допомогою перемикання батареї конденсаторів.

5. Внутрішні установки в металевих розподільних пристроях; вакуумна технологія усуває використання газу SF6 і пов'язане з цим екологічне занепокоєння.

Профіль компанії та виробничі можливості

Заклад: 10‑mu (6 667 м²) завод у Люші, Чжецзян, з 10 000 м² виробничої площі.

Робоча сила: 120 співробітників, у тому числі 20 технічних спеціалістів середнього та вищого рангу. Статутний капітал 81,68 мільйона юанів, загальні активи приблизно 200 мільйонів юанів.

Сертифікати: ISO 9001:2008 (якість), ISO 14001 (навколишнє середовище), ISO 45001 (охорона праці та безпека).

Контроль процесів: система ERP для закупівлі матеріалів, виробництва та відстеження. Звичайне тестування включає перевірку діелектричної стійкості, механічної роботи та контактного опору кожного пристрою.

Технічне партнерство: Співпраця з Xi'an Senyuan, Пекінським науково-дослідним інститутом електротехніки та Сіаньським науково-дослідним інститутом високої напруги для перевірки типу та відповідності стандартам.

FAQ

Q1: Чи може цей вакуумний вимикач навантаження високої напруги змінного струму з вимикачем заземлення для приміщення замінити вакуумний вимикач?
Ні. Він призначений лише для перемикання навантаження. Для захисту від короткого замикання його потрібно поєднати з запобіжниками або розраховувати на автоматичні вимикачі, розташовані вище.

Q2: Яке технічне обслуговування потрібне для вакуумного переривника?
Вакуумний переривник герметичний і не потребує обслуговування. Звичайні перевірки передбачають перевірку механічної роботи, змащення та блокування.

Q3: Заземлювач стандартний чи додатковий?
Заземлювач є додатковим (позначається D). Якщо зазначено, він механічно з’єднаний з основними контактами для безпечного обслуговування.

Q4: Який типовий час виконання та можливість налаштування?
Стандартні блоки з пружинним механізмом і заземлювачем відправляються протягом 4-6 тижнів. Налаштування (допоміжні контакти, кріплення, модифікації механізму) доступні за запитом.

Технічні параметри

Ви можете перевірити дві версії даних параметрів для нашого вакуумного вимикача навантаження з ручним візком із комбінацією роз’єднувальних вимикачів нижче:

Внутрішній високовольтний вакуумний вимикач навантаження змінного струму із заземлювачем від Sangao підходить для трифазної кільцевої мережі змінного струму 50 Гц або кінцевого джерела живлення та промислового електричного обладнання, він в основному використовується для контролю навантаження та захисту від короткого замикання. Вимикач навантаження створює та вимикає струм навантаження, струм замкнутого циклу, трансформатор холостого ходу та зарядний струм кабелю. Комбінація може розірвати будь-який струм до номінального струму короткого замикання. Ізоляційна відстань прямої дії та камера гасіння дуги пов’язані між собою, з ручною та електричною функціями. Його унікальний приводний механізм дозволяє дугогасній камері витримувати високу напругу лише в момент закриття та замикання, що забезпечує малий об'єм і малу вагу.

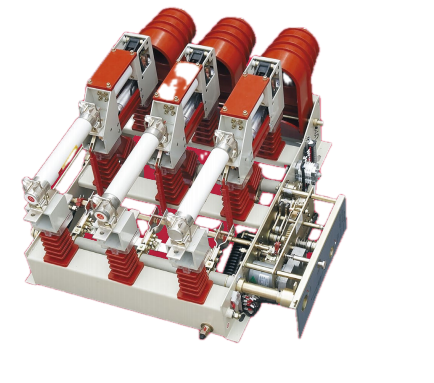

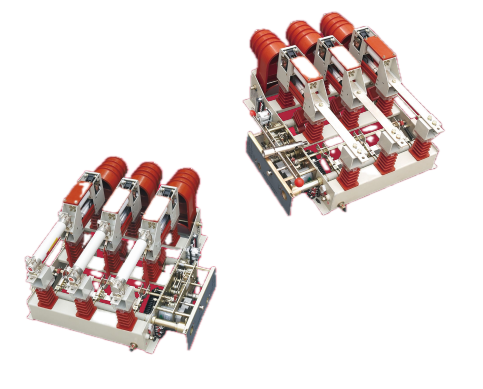

Схема та розбивка розмірів і компонентів установки

немає	компонент
1	Стаціонарний контакт
2	Ізоляційне покриття
3	Затвор
4	шасі
5	Камера вакуумного дугогасіння
6	Направляюча пластина
7	Запобіжник
8	Вал накопичення енергії
9	Вал вимикача заземлення
10	Панель керування
