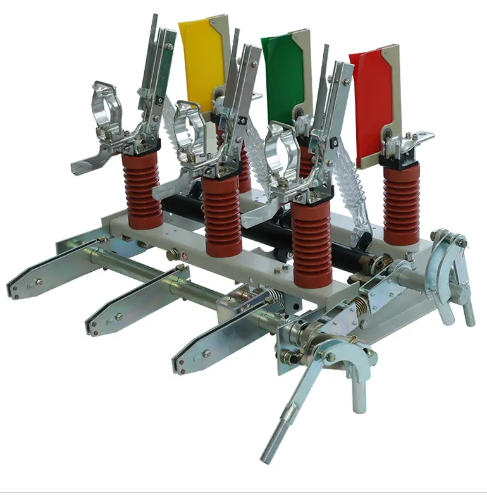

Вимикачі повітряного навантаження Sangao: безпечне, просте та надійне перемикання середнього навантаження

У сучасному енергетичному ландшафті, що розвивається, оператори розподільчих мереж стикаються з дедалі більшим тиском щодо забезпечення безвідмовної роботи, зменшення впливу на навколишнє середовище та зниження загальної вартості володіння. Пневматичний вимикач навантаження вирішує всі три проблеми за допомогою перевіреної часом конструкції, яка постійно вдосконалюється. На відміну від перемикачів SF₆, які потребують періодичної обробки газу та становлять ризик парникових газів, або маслонаповнених пристроїв, які потребують безладного обслуговування, повітряний перемикач використовує найпоширеніше та нешкідливе середовище – повітря. Його механічна простота перетворюється на меншу кількість точок відмови, а чіткі індикатори положення та механізми блокування зменшують помилки в роботі. Ось чому комунальні служби, розробники відновлюваної енергетики та промислові підприємства в усьому світі звертаються до вимикачів повітряного навантаження як до свого кращого рішення для ізоляції та комутації.

1. Парадигма надійності повітряних вимикачів навантаження

Що робить вимикач повітряного навантаження дійсно надійним? У San Gao Electric ми віримо, що це синергія чотирьох стовпів:конструктивна простота– менша кількість рухомих частин зменшує режими відмови;природний утеплювач– повітря виключає ризик витоку та токсичність;надійне гасіння дуги– оптимізована магнітна конструкція та конструкція повітряного потоку забезпечують постійне переривання; ізручна для оператора безпека– механічне блокування та чітка індикація стану запобігають неправильній роботі. Ці властивості підтверджені ретельними випробуваннями та десятиліттями польового досвіду в різних кліматичних умовах і умовах навантаження.

1.1 Чому повітря – зелений імператив

Через надзвичайно високий потенціал глобального потепління (GWP ≈ 23 500) у всьому світі прискорюється прагнення поступово відмовитися від елегазу₆. Незважаючи на те, що SF₆ забезпечує чудову ізоляцію, викиди протягом життєвого циклу – від витоку до утилізації в кінці терміну служби – створюють важкий тягар для навколишнього середовища. Вимикачі повітряного навантаження є прямою, перевіреною альтернативою для систем із середньою напругою. При правильній геометрії електрода та методах керування дугою повітря може безпечно переривати струми навантаження до 1250 А при 24 кВ. Крім того, повітряні вимикачі за своєю суттю стійкі до коливань тиску газу, викликаних змінами температури, забезпечуючи стабільну роботу в суворих кліматичних умовах від пустель до високогірних підстанцій.

2. Основні технічні переваги

Вимикач повітряного навантаження San Gao заснований на перевірених принципах, включаючи сучасні інженерні вдосконалення для підвищення надійності, безпеки та простоти інтеграції. Нижче наведено ключові відмінності, які відрізняють наш продукт.

• Номінальна напруга: 12 кВ / 24 кВ
• Номінальний струм: 630A / 1250A
• Вмикаюча здатність при короткому замиканні (пікова): 50 кА
• Механічна витривалість: ≥ 10 000 операцій
• Електрична витривалість: ≥ 5000 операцій
• Клас захисту: IP4X (всередині приміщень) / IP54 (зовні)
• Температура навколишнього середовища: -25°C ~ +55°C
• Висота: до 3000м

2.1 Ефективність гасіння дуги

Дугогасна камера використовує комбінацію поздовжнього магнітного поля та самогенерованого повітряного потоку. Коли рухомий контакт роз’єднується, дуга за допомогою магнітних сил приводиться в набір дугорозділювальних пластин, де вона подовжується, охолоджується та гасне при наступному нульовому струмі. Цей метод мінімізує спалювання контактів і забезпечує високу можливість повторного перемикання. Компанія San Gao перевірила цю конструкцію за допомогою тисяч тестів на переривання, включаючи ретельні сценарії запуску двигуна та перемикання батареї конденсаторів, щоб забезпечити надійну роботу в найскладніших умовах.

2.2 Механізм роботи – простота та безпека

Механізм керування доступний у версії з пружинним накопичувачем енергії або в ручному режимі, обидві мають конфігурацію протинакачування та допоміжних контактів. Ручка забезпечує ергономічний зворотний зв'язок, а індикатор положення добре видно на відстані. Для дистанційного керування можна інтегрувати додатковий моторний привід, що забезпечує безперебійне взаємодія з SCADA та системами автоматизації розподілу. Система блокування гарантує, що вимикач неможливо відкрити або закрити, якщо не буде дотримано правильну послідовність, що значно знижує ризик людської помилки.

3. Короткий огляд характеристик продуктивності

У наведеній нижче таблиці наведено швидке порівняння ключових параметрів між повітряним вимикачем навантаження San Gao і типовим вимикачем навантаження SF₆, що ілюструє практичні переваги технології повітряної ізоляції.

4. Ключові сфери застосування та значення

Вимикачі повітряного навантаження застосовуються в широкому спектрі мереж середньої напруги. Нижче наведено найвідоміші програми разом із конкретними перевагами, які вони надають у кожному контексті.

• Міські та сільські розподільні мережі:Використовується як блоки, встановлені на стовпі або кільцевій магістралі, для розподілу ліній, передачі навантаження та ізоляції несправностей – покращуючи автоматизацію фідера та надійність постачання.
• Промислові енергетичні системи:Керує великими двигунами, трансформаторами та фідерами на фабриках, шахтах і переробних підприємствах, пропонуючи локальну ізоляцію та перемикання без складного обслуговування.
• Станції відновлюваної енергії:Підключає та відключає інверторні або трансформаторні схеми на сонячних і вітряних електростанціях, легко справляючись із частими щоденними циклами.
• Інфраструктурні проекти:Залізниці, аеропорти, центри обробки даних і лікарні покладаються на повітряні комутатори для ізоляції вхідних/вихідних фідерів, забезпечуючи безпечне обслуговування та високу доступність.
• Підстанції комерційних будівель:Служить основним входом або комутатором шини в торгових центрах, офісних вежах і навчальних кампусах, сприяючи сертифікації зеленого будівництва.

У кожному з цих сценаріїв простота обслуговування повітряного перемикача та чіткий видимий розрив забезпечують душевний спокій. Наприклад, у віддалених розподільних лініях відсутність транспортування газу різко скорочує кількість вантажівок і час технічного персоналу. На сонячних електростанціях, де вимикачі можуть спрацьовувати кілька разів на день, висока механічна міцність забезпечує багаторічну безвідмовну роботу. Ці реальні переваги є причиною того, що системні планувальники все частіше визначають вимикачі повітряного навантаження як вибір за замовчуванням для нових і відремонтованих установок середньої напруги.

5. Чому San Gao Electric – якість та інновації

San Gao Electric — це не просто виробник комутаторів — ми є партнером у створенні безпечнішої та розумнішої енергетичної інфраструктури. Наша фабрика площею 10 000 м² і команда з понад 120 досвідчених професіоналів зі штаб-квартирою в Люші, серці електротехнічної промисловості Китаю, присвячені постачанню продукції, яка відповідає найвищим міжнародним стандартам. Маючи статутний капітал у 81,68 мільйона юанів і загальні активи, що наближаються до 200 мільйонів юанів, ми маємо фінансову стабільність і технічну глибину для підтримки великомасштабних проектів у всьому світі.

Наша відданість якості відображена в наших сертифікатах ISO9001, ISO14001 і OHSMS18001. Ми побудували міцні ділові стосунки в Європі, Америці, Австралії та Африці, заслуживши репутацію надійного партнера для високовольтних рішень. Окрім повітряних вимикачів навантаження, наш портфель продуктів включає вакуумні вимикачі навантаження, автоматичні вимикачі, роз’єднувачі, розрядники перенапруги та аксесуари для трансформаторів, що забезпечує комплексний захист і контроль для будь-якої мережі середньої напруги.
