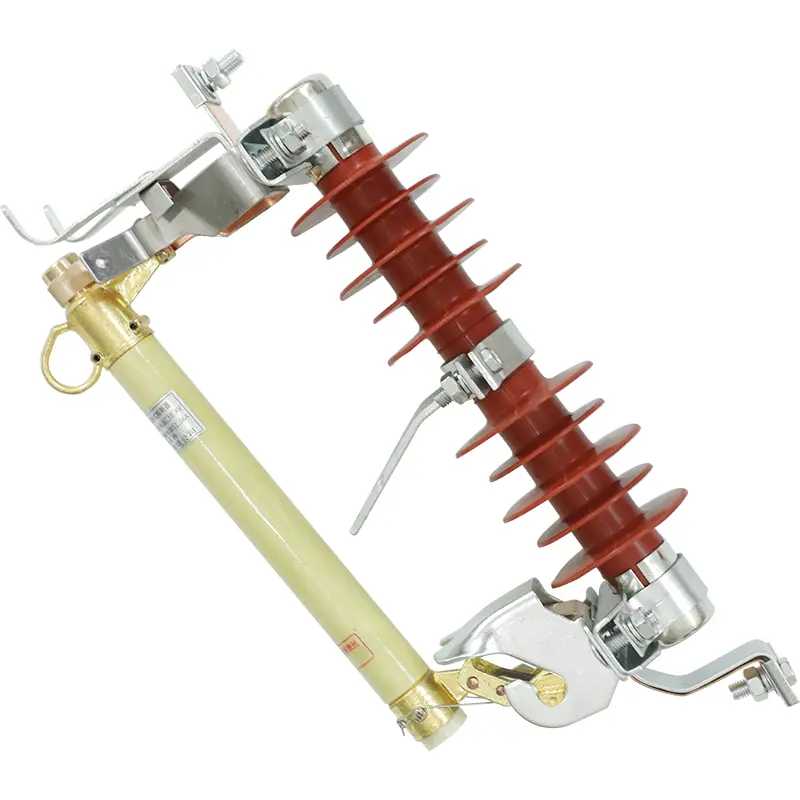

Встановлений на стовп високовольтний композитний викидний запобіжник із розрізнювачем дуги

СангаоВстановлений на стовп високовольтний композитний викидний запобіжник із розрізнювачем дугиЗроблено в Китаї представляє значну еволюцію дизайну повітряних мереж розподілу електроенергії. Завдяки використанню високомолекулярної композитної зовнішньої оболонки замість традиційної важкої порцеляни цей легкий, але структурно жорсткий виріз забезпечує абсолютну стійкість до структурних тріщин, пошкоджень від механічних ударів і збоїв у стеженні. Вбудований розрізнювач дуг має спеціальну внутрішню прокладку з кісткових волокон, яка активно придушує високотемпературні електричні дуги протягом мілісекунд після розрідження елемента запобіжника, забезпечуючи чисте очищення без ризику побічного пошкодження сусідніх поперечин або фазових ліній. Оптові покупці обирають цю вдосконалену композитну систему, щоб мінімізувати витрати на технічне обслуговування лінії та усунути помилки компонентів, спричинені тривалими електричними дугами високої напруги.

Виштовхування подвійної дії та розсіювання дуги

Стандартні вимикачі покладаються виключно на силу тяжіння та повітряні зазори для усунення несправностей середньої напруги, які можуть призвести до тривалого утворення дуги під високим індуктивним навантаженням. Цей спеціалізований встановлюваний на стовп високовольтний композитний відсік запобіжника з викидом із розрізнювачем дуги містить розрізнювач дуги, який усуває це фізичне обмеження. Трубка тримача запобіжника містить металевий елемент запобіжника в камері з подвійними стінками: внутрішня оболонка з кісткового волокна, оточена атмосферостійкою оболонкою з епоксидного скловолокна.

Коли перевантаження або коротке замикання викликають струми замикання, елемент запобіжника швидко плавиться. Інтенсивна теплова енергія миттєво випаровує внутрішню поверхню кістково-волоконної прокладки, вивільняючи вибух деіонізуючого газу під високим тиском. Цей газовий вибух сильно виштовхує іонізоване повітря з дна трубки, гасячи електричну дугу за мілісекунди. Одночасно робочий механізм відпускає верхню засувку, змушуючи весь блок запобіжників перекидатися вниз і падати зі свого нормального робочого положення, встановлюючи чітку візуальну розрив повітря для бригад комунальних служб.

Технічні характеристики

Щоб забезпечити точну структурну сумісність між розкладками електромереж середньої напруги, цей високовольтний композитний відсік запобіжника з викидом високої напруги з розрізнювачем дуги працює строго в межах таких перевірених заводом екологічних та електричних обмежень:

• Робочий діапазон температури навколишнього середовища:Від -30°C до +40°C безперервний зовнішній вплив.

• Поріг альтиметричного рейтингу:Висота до 1000 метрів (для відстаней понад 1000 метрів потрібні спеціальні механічні налаштування).

• Діапазон частот джерела живлення змінного струму:Мережі з частотою не менше 48 Гц і не вище 52 Гц.

• Рейтинг стійкості до сейсмічної інтенсивності:Максимальна структурна сейсмічна інтенсивність не повинна перевищувати 7 градусів.

• Максимально допустима швидкість вітру:Не повинна перевищувати 35 метрів за секунду.

• Основне середовище застосування:Повітряні розподільні системи, стовпи і відводи відгалужень.

Де розгорнуто цей спеціалізований виріз?

Міцна композитна конструкція та можливість швидкого гасіння дуги роблять цей захисний пристрій ідеальним для вимогливих промислових середовищ:

• Верхні годівниці, що продуваються вітром:Встановлюється на відкритих опорах, де швидкість вітру наближається до 35 метрів за секунду, гарантуючи, що механічна засувка залишається заблокованою, доки не станеться несправність.

• Стояки підстанції:Розташований у критичному місці з’єднання, де повітряні розподільні дроти переходять у підземні кабелі, запобігаючи пошкодженню чутливої ​​підповерхневої ізоляції.

• Сейсмічно активні розподільні петлі:Стійкий до осколків композитний полімерний корпус легко поглинає механічні вібрації та структурні рухи до сейсмічної інтенсивності 7 градусів.

Глобальні стандарти доставки

Перевезення за кордон вимагає надійного захисту від високої вологості, солоного повітря та фізичного навантаження. Sangao розміщує оптові замовлення високовольтних композиційних запобіжників, що встановлюються на стовпі, із вирізом для розпізнавання дуги в дерев’яні ящики, що відповідають вимогам експорту, обшиті важким амортизуючим матеріалом. Кожен ящик герметично закривається, щоб волога не пошкодила внутрішні дугогасильні вкладиші, гарантуючи, що кожен блок прибуде на ваш проект у повністю готовому до встановлення стані.

FAQ

Як функціонує розрізнювач дуги під час несправностей перевантаження при слабкому струмі порівняно з короткими замиканнями при сильному струмі?

Під час короткого замикання сильним струмом масивна теплова енергія створює швидкий викид газу під високим тиском, який миттєво очищає дугу шляхом витіснення. Для перевантажень із низьким струмом внутрішня підкладка з кісткових волокон покладається на локалізоване утворення газу для охолодження та деіонізації простору дуги, забезпечуючи безпечне переривання, навіть коли потік струму ледь перевищує поріг плавлення.

Чому композитний полімерний корпус є кращим перед порцеляновим у середовищі з високою вібрацією?

Вітрофікована порцеляна є крихкою та схильною до мікротріщин під час постійного фізичного навантаження або сейсмічних подій. Наш композитний полімерний корпус має високу еластичність і структурну стійкість, що дозволяє йому протистояти фізичним впливам, пошкодженням людини та сейсмічним навантаженням до 7 градусів без пошкодження конструкції.

Чи потрібен цей високовольтний композитний запобіжник із розпізнаванням дуги, встановлений на стовпі, спеціальні інструменти для ручного керування лінією?

Ні. Верхній робочий механізм має стандартні висувні гачки, які повністю сумісні зі звичайними гарячими палицями, що дозволяє працівникам лінії вручну відтягувати блок запобіжників для планового обслуговування обладнання або ізоляції лінії.
