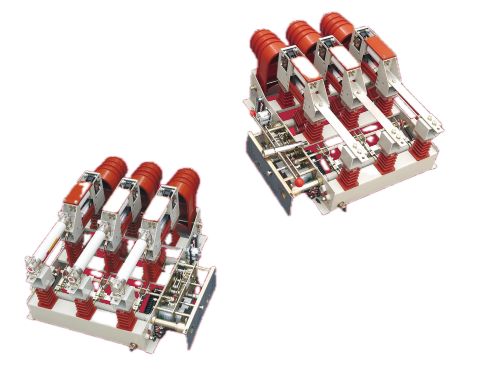

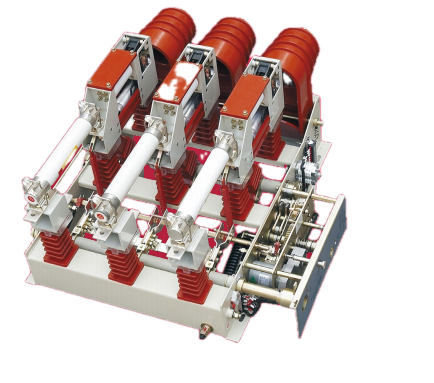

Комбінований пристрій вакуумного вимикача навантаження та запобіжника

Вакуумний вимикач навантаження та комбінований апарат із запобіжником об’єднують вакуумний переривач із системою координації спрацьовування запобіжника. За нормальних умов навантаження перемикач працює незалежно. Коли струм пошкодження перевищує номінальну величину запобіжника, ударний штифт запобіжника механічно запускає механізм відключення вимикача, розмикаючи головні контакти та розчищаючи ланцюг. Ізоляційна відстань прямої дії та відкрита відстань переривника досягаються за один хід. Заземлювальний затвор, зблокований із заземлювачем, забезпечує видиме заземлення для обслуговування. Завдяки напрузі 12 кВ і струму 630 А з короткочасним витримкою струму 20 кА пристрій створено для надійного обслуговування як у міських, так і в сільських розподільчих мережах.

Принцип роботи

Усередині вакуумного переривника контакти герметизуються в середовищі високого вакууму (зазвичай нижче 10⁻⁴ Па). Коли контакти роз'єднуються під навантаженням, із випаровуваного матеріалу контакту утворюється металева дуга. Однак, оскільки вакуум практично не містить молекул газу для іонізації, дуга не може підтримувати себе і гасне при першому природному перетині нуля змінного струму. Пари металу швидко конденсуються на контактних поверхнях і екрані, відновлюючи діелектричну міцність протягом мілісекунд. Цей метод гасіння дуги не потребує зовнішнього середовища (масла або елегазу) і призводить до мінімальної ерозії контакту.

Переваги продукту

Комбінована комутація і захист

Наш вакуумний вимикач навантаження та комбінований пристрій із запобіжником виконує звичайне перемикання навантаження та за допомогою запобіжників забезпечує переривання короткого замикання. Це усуває потребу в окремому автоматичному вимикачі на кожному фідері, зменшуючи капітальні витрати.

Компактний розмір

Механізм приводу зменшує напругу на переривнику поза моментом перемикання, дозволяючи зменшити розмір переривника та загальний розмір пристрою. Це дозволяє розміщувати більшу щільність у кільцевих головних блоках і компактних підстанціях.

Однотактний режим роботи

Відстань ізоляції та відкрита відстань переривника досягаються одним рухом, що спрощує послідовність перемикання та зменшує можливість помилки оператора.

Видиме заземлення для безпеки

Засувка заземлення, зблокована із заземлювачем, забезпечує фізичну та візуальну індикацію ізоляції, забезпечуючи безпечний доступ для обслуговування без додаткових пристроїв заземлення.

Технологія без SF₆‑

Переривання вакууму усуває проблеми з викидом парникового ефекту та дозволяє уникнути процедур транспортування, перевірки витоку та повторного заповнення, пов’язаних з обладнанням SF₆.

Діагностика несправностей

Часте спрацьовування запобіжника зазвичай вказує на проблеми в системі. Нижче наведено основні причини та заходи щодо усунення.

Коротке замикання системи: Коли виникає коротке замикання, струм замикання швидко розплавляє елемент запобіжника. Несправність необхідно знайти та усунути (наприклад, відремонтувати кабель або замінити несправне обладнання) перед заміною запобіжника на правильний номінал.

Стійке перевантаження: Безперервна робота зі струмом вище номінального генерує надмірне тепло, що спричиняє плавлення запобіжника. Навантаження має бути зменшено до номінального значення апарату, або номінал запобіжника має бути покращений відповідно до досліджень захисту системи.

Неправильний вибір запобіжника: Якщо номінал запобіжника занадто низький для застосування, виникнуть незручні операції. Перевірте номінал запобіжника відповідно до потужності трансформатора або живлення та замініть елемент належного розміру відповідно до координаційних таблиць виробника.

Технічні параметри

Прикладні середовища

Міські кільцеві мережі

Вакуумний вимикач навантаження та комбінований апарат із запобіжником служать секційним вимикачем у кільцевих головних блоках (RMU). Компактні розміри, досягнуті завдяки конструкції приводного механізму, дозволяють розміщувати розподільні пристрої з більшою щільністю на міських підстанціях з обмеженим простором. Вбудований заземлювач спрощує процедури технічного обслуговування, скорочуючи час відключень під час запланованих робіт.

Промислові об'єкти

Для промислових установок з декількома центрами навантаження комбінований блок вакуумного вимикача навантаження та запобіжника забезпечує перемикання навантаження на входах трансформатора та точках живлення. Варіант комбінації вимикач-запобіжник забезпечує захист від короткого замикання без витрат на повний вакуумний вимикач, підходить для некритичних фідерів, де захист від несправності забезпечується на вході.

Сільські розподільні мережі

Розповсюдження в сільській місцевості створює певні проблеми: велика довжина фідерів, змінне навантаження та коливання напруги. Наприкінці довгих фідерів 10 кВ падіння напруги в періоди пікового навантаження може бути значним, що призводить до низької напруги в приміщеннях споживача. Пристрій вирішує це двома способами. По-перше, встановлення в стратегічних точках уздовж довгих фідерів дозволяє мережевим операторам розділити лінію на секції, ізолюючи несправності та зменшуючи зони відключення. По-друге, апарат може перемикати відводи трансформаторів і батареї конденсаторів, дозволяючи операторам ефективніше керувати профілями напруги. У сільській місцевості низькі вимоги до обслуговування обладнання є особливо цінними – бригади технічного обслуговування можуть долати значні відстані, щоб дістатися до місця, тому надійність обладнання між візитами безпосередньо знижує експлуатаційні витрати.

FAQ

Q1: Як вакуумний переривник гасить дугу?

Коли контакти всередині вакуумного переривника роз'єднуються під навантаженням, між контактними поверхнями утворюється металева дуга. Оскільки переривник підтримує високий вакуум з невеликою кількістю молекул газу, доступних для іонізації, дуга не може підтримувати себе і гасне при першому природному перетині нуля струму. Цей метод гасіння дуги є ефективним, швидким і не потребує зовнішніх засобів гасіння дуги.

Q2: Що спричиняє часте спрацьовування запобіжника та як це вирішити?

Часте спрацьовування запобіжника зазвичай свідчить про несправності системи. Основними причинами є: коротке замикання системи (струм замикання розплавляє елемент запобіжника; несправність необхідно знайти та усунути перед заміною запобіжника на правильний номінал), тривале перевантаження (робота понад номінальний струм протягом тривалих періодів; навантаження потрібно зменшити) або неправильний вибір запобіжника (номінал запобіжника занизький для застосування; запобіжник потрібно замінити на правильний номінал).

Q3: Де зазвичай застосовують вакуумний вимикач навантаження та комбінацію запобіжників?

Апарат підходить для трифазних систем змінного струму середньої напруги. Типові застосування включають кільцеві головні блоки (RMU), компактні підстанції, секційні вимикачі розподільних ліній і захист трансформаторів у поєднанні з запобіжниками.

Q4: Чи може цей пристрій замінити вакуумний вимикач?

Ні. Апарат призначений для комутації навантаження та, якщо оснащений запобіжниками, забезпечує захист від короткого замикання. Вакуумний вимикач призначений для безпосереднього переривання струмів нормального навантаження та струмів короткого замикання. Для додатків, де вже передбачений захист від несправностей вище по потоку, цей пристрій пропонує більш економічне рішення, ніж повний вакуумний вимикач.

Чому варто вибрати SanGao?

1. Виробнича здатність

SanGao управляє ділянкою площею 10 мкм (6 667 м²) у Люші, провінція Чжецзян, з 10 000 м² виробничої площі, спеціальними складальними та випробувальними лініями для розподільних пристроїв середньої напруги.

2. Технічна команда

У компанії працює 120 співробітників, у тому числі 20 інженерів середнього та вищого рівня, які займаються механічним проектуванням, високовольтною ізоляцією та гарантією якості. Статутний капітал становить 81,68 мільйона юанів, загальні активи приблизно 200 мільйонів юанів.

3. Сертифіковані системи якості

Виробництво ведеться відповідно до сертифікатів ISO 9001:2008, ISO 14001 та ISO 45001. Для цього необхідний задокументований контроль постачальника, вхідна перевірка, перевірки в процесі виробництва та остаточне приймальне випробування.

4. Простежуваність процесу

n Система ERP відстежує матеріали, виробничі операції та записи про випробування. Кожна одиниця серіалізується з даними тестування, архівованими для повної відстежуваності.

5. Планове тестування

Кожен пристрій проходить випробування на міцність діелектрика (головне коло та земля), випробування механічної роботи під ручним та електричним керуванням, а також вимірювання контактного опору. Зразкові блоки піддаються короткочасним випробуванням струмом для перевірки 20 кА / 4 с.

6. Технічне партнерство

SanGao співпрацює з Xi'an Senyuan, Пекінським науково-дослідним інститутом електротехніки та Сіаньським науково-дослідним інститутом високої напруги для перевірки типу та відповідності стандартам GB і IEC.

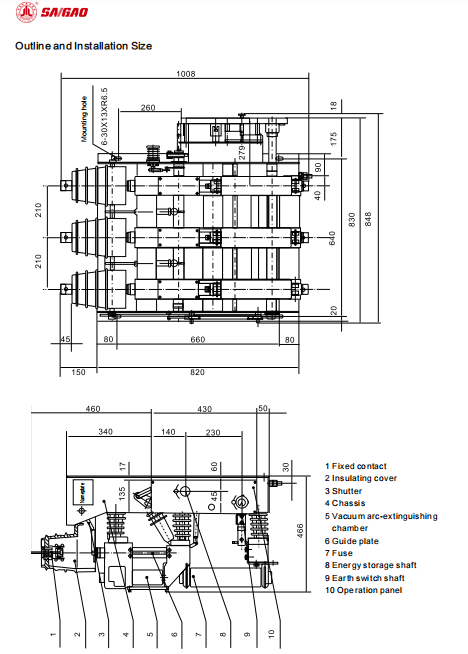

Поломка компонентів

немає	компонент
1	Стаціонарний контакт
2	Ізоляційне покриття
3	Затвор
4	шасі
5	Камера вакуумного дугогасіння
6	Направляюча пластина
7	Запобіжник
8	Вал накопичення енергії
9	Вал вимикача заземлення
10	Панель керування
