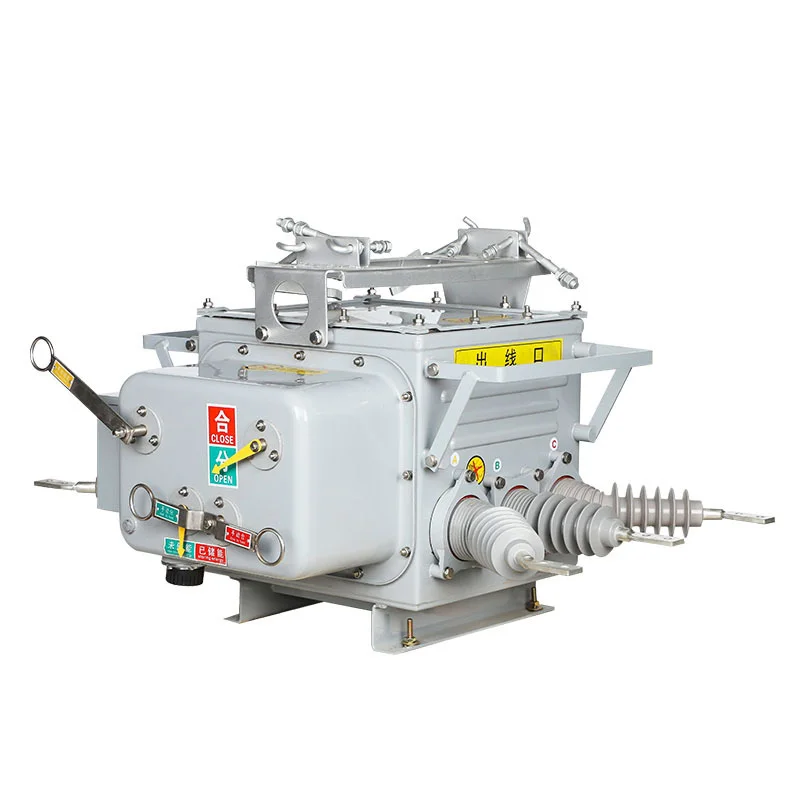

Вакуумний вимикач на відкритому повітрі

Високоякісний вакуумний вимикач на відкритому повітрі Sangao-це зовнішній пристрій розподілу потужності з номінальною напругою 12 кВ та трифазним змінним АС 50 ГГц. Коли внутрішня несправність користувача виникає в Т-подібному підключенні лінії розподілу 12 кВ, або хоча він відбувається всередині вхідного перемикача користувача, обмеження часу дії захисту та неналежного захисту вихідного перемикача підстанції може спричинити вихідну захист підстанції.

Надіслати запит

Опис продукту

Сангао міцний вимикач вакуумного вимикача на відкритому повітрі (далі-це "вимикач прикордонного вимикача") підходить для відкритої напруги на відкритому повітрі з трифазним змінним струмом та номінальною напругою 33 кВ і нижче. Корпус вимикача оснащений камерою вакуумної дуги, трансформатором струму, трансформатором струму нульової послідовності тощо. Вимикач вимикача має режим віддаленого управління, функції контролю захисту та функцію зв'язку. Він може надійно судити та виявляти підстанції, промислові та гірничі підприємства, а також міські та сільські енергетичні сітки з метою контролю та захисту. Спеціально підходить для частого функціонування поточного та фазового рівня рівня міліамперного рівня рівня та фазового рівня, досягнення автоматичного усунення однофазних несправностей заземлення та фази до фазових несправностей.

Зовнішній прикордонний вимикач вакууму перериває дугу у вакуумному режимі і використовує газову ізоляцію SF6. Коробка приймає вдосконалену імпортну газову ущільнювач, технологію, захищену від вибуху та ізоляційної структури, з відмінними загальними продуктивністю ущільнення. Також було вдосконалено герметичні показники імпорту та експорту, а загальна герметична продуктивність хороша. Газ SF6, заповнений всередині, не повинен просочитись або не впливати на зовнішнє середовище. Механізм експлуатації весни був мініатюризованим, а його продуктивність оптимізована. Прийняття основної передачі ланцюга та багатоступеневої системи поїздки з низьким рівнем опору та низьким рівнем температури. Його надійність та стабільність перевершують традиційні весняні механізми.

Цей продукт встановлюється на межі відповідальності ліній розподілу накладних витрат. Передній кінець вхідної лінії користувача автоматично усуне однофазні несправності заземлення та фазу до фазових несправностей у системі користувача, уникаючи поширення несправностей у світі користувача до основної лінії електропередачі, забезпечуючи електричну безпеку не несправних користувачів та підвищення надійності електрики. Якщо несправність є постійною, а підстанція повторне випуск не вдається, аварія на сайті користувача середньої напруги призведе до того, що весь основна лінія розподілу буде відрізана. Ця загальна аварія на передачу в енергетичній мережі спричинить значні втрати для суспільства.

стан навколишнього середовища

(1) Температура навколишнього середовища: -40 ℃ ~+40 ℃; Щоденна зміна температури не перевищує 25 ℃; Відповідно до властивостей газу SF6, коли температура навколишнього середовища становить -40 ℃, а тиск всередині резервуара становить 0,05 мПа, SF6 все ще знаходиться в газоподібному стані для забезпечення нормальної роботи продукту. Коли температура навколишнього середовища становить -40 ℃, а тиск калібру -0,05 мпА, точка зрідження SF6 становить -55 ℃; Коли тиск калібру дорівнює нулю, точка зрідження SF6 не перевищить -60 ℃.

(2) швидкість вітру не перевищує 35 м/с;

(3) Місце без горіння, небезпеки вибуху, сильна хімічна корозійність (наприклад, різні кислоти, луги або дим) та сильна вібрація.

(4) висота: ≤ 1000 м;

(5) Товщина покриття: 10 мм;

(6) рівень забруднення повітря: рівень 4;

(7) сейсмічна інтенсивність: ≤ 7 градусів;

(8) Нейтральний метод заземлення точки в мережі потужності: нейтральна точка не заземлена, вона заземлюється через котушку придушення дуги, а нульова точка заземлюється через низький опір.
