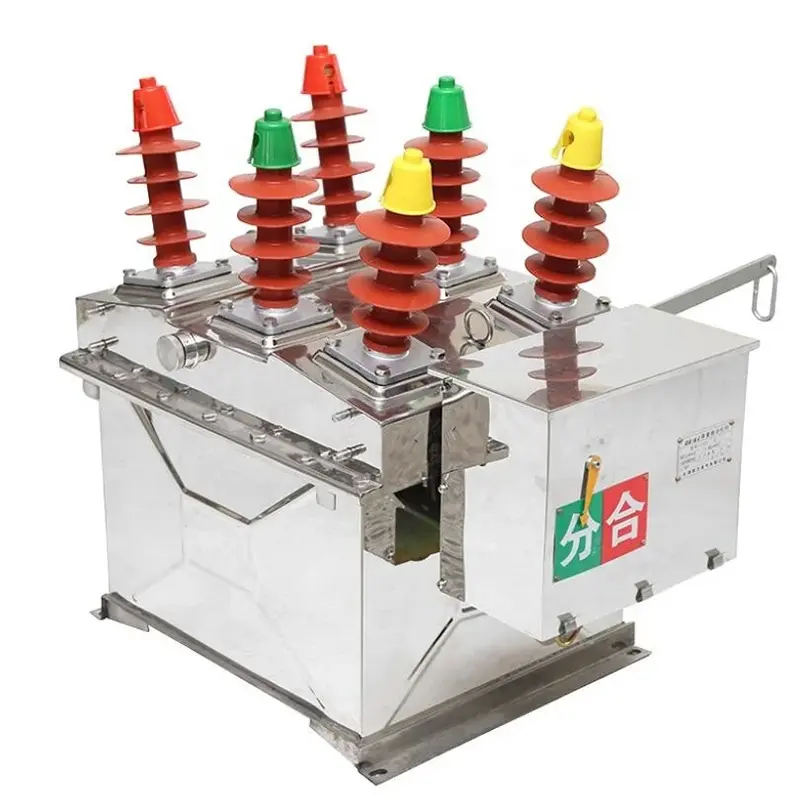

Зовнішній вакуумний вимикач 11 кВ

Високоякісний зовнішній вакуумний вимикач SanGao 11 кВ — це трифазний зовнішній розподільний пристрій високої напруги змінного струму 50/60 Гц. В основному використовується для зовнішніх розподільних систем 10-35 кВ у сільських і міських електромережах. У поєднанні зі струмом навантаження, струмом перевантаження та струмом короткого замикання його також можна використовувати в інших подібних місцях.

Структурні характеристики

Перемикач 40,5 кВ використовує структуру трифазної колони, яка має характеристики стабільної та надійної роботи відключення, відсутності ризику займання та вибуху, потреби в обслуговуванні, невеликого розміру, легкої ваги та тривалого терміну служби.

Трифазна опора та трансформатор струму виготовлені з зовнішньої твердої ізоляції з епоксидної смоли та обгорнуті силіконовим гелем; Вони стійкі до високої температури, низької температури, ультрафіолетового випромінювання та старіння.

особливості:

1. Перемикач повторного вимикання 40,5 кВ можна зберігати, виготовляти та розривати за допомогою двигуна, а ним можна керувати за допомогою ручки.

2. Струм короткого замикання може досягати 25 кА.

3. Пружинний механізм мікродвигуна (приблизно 30 Вт).

4. Спосіб встановлення: використовуються два способи встановлення.

5. Ефективність ущільнення: використовується надійна технологія ущільнення.

6. Методи вхідної та вихідної лінії: для забезпечення достатньої відстані ізоляції використовуються керамічні муфти.

7. Безпечна експлуатація: оснащена вибухозахищеними пристроями.

робоче середовище

Температура навколишнього середовища: від -40 ℃ до 85 ℃

Перепад температур вдень: 25 ℃

Висота: ≤ 2000м

Швидкість вітру не більше 35 м/с

Несильний корозійний газ, підходить для помірних середовищ (таких як кислота, луг, задуха тощо)

Рівень забруднення: IV

Температура зарядки: від -40 ℃ до 85 ℃

попередити

Кінцеві користувачі повинні переконатися, що на головні контакти реле не подається живлення

Інтервал між кожною операцією C-O становить менше 1 секунди

У разі частого перемикання дотримуйтесь: номінальний робочий цикл O-0,3s-C O-3s-C O (мінімум 3s, максимум 180s)
