Заземлювач високої напруги

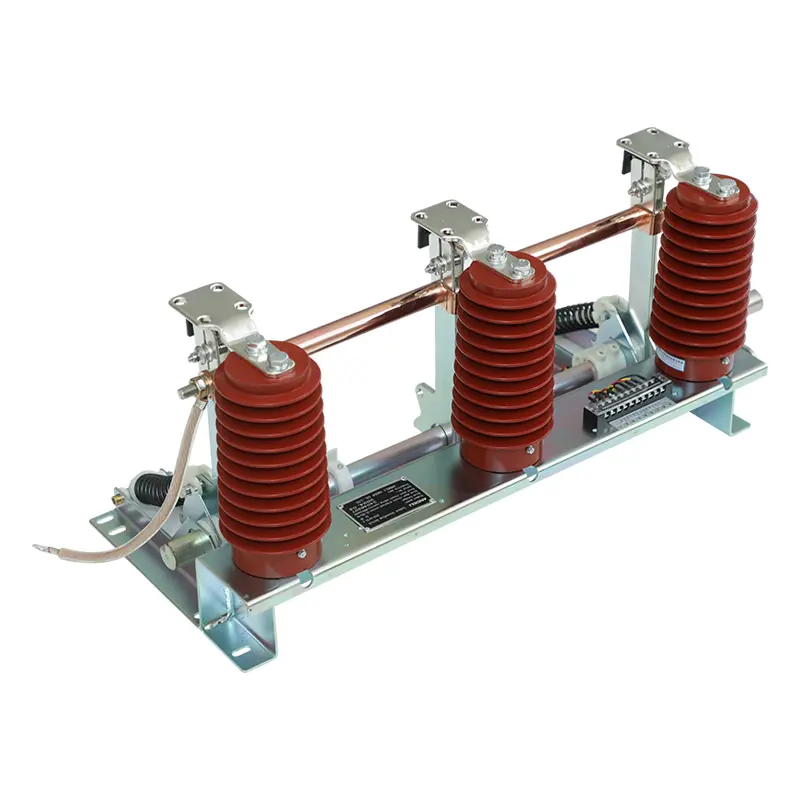

Міцний заземлюючий вимикач високої напруги SanGao підходить для внутрішньої трифазної електромережі змінного струму 3-12 кВ 50 (60) Гц і використовується в поєднанні з різними високовольтними розподільними шафами. Також може використовуватися для заземлення високовольтного електрообладнання обслуговування. Його основною структурою є вимикач заземлення, який складається з кронштейна, вузла заземлюючого ножа, статичного контакту, датчика, обертового вала, обертового плеча, пружини стиснення, струмопровідної втулки та гнучкого з’єднання.

Коли робочий механізм замикає заземлювальний вимикач, крутний момент змушує головний вал подолати момент опору, приводячи в обертання кривошип у напрямку замикання, так що робочий стрижень на заземлюючому ножі проходить через мертву точку натискної пружини, а натискна пружина вивільняє енергію, так що заземлюючий вимикач швидко закривається в закритому положенні. Ніж заземлення на вузлі ножа заземлення міцно та надійно контактує з фланцевою частиною (кромкою ножа) статичного контакту через дискову пружину.

Коли прикладається крутний момент, головний вал долає головний крутний момент і силу пружини, щоб привести важіль до обертання в напрямку відкриття, і пружина стиснення заземлюючого ножа проходить.

Яке призначення заземлювача?

Вимикач заземлення високої напруги використовується для забезпечення проводів заземлення для підземних систем або систем, з’єднаних трикутником.

Заземлювач дозволяє підключати міжфазне навантаження.

Заземлювальний вимикач на підстанції заземлений, щоб утворити заземлення з низьким опором, щоб зберегти нейтральність системи.

Вимикач заземлення в розподільній шафі забезпечує обмеження амплітуди перехідної перенапруги під час сильного замикання на землю.

Використовується для заземлення електричного обладнання, щоб відповідати вимогам захисту.

Яку функцію виконує заземлювач?

Вимикач заземлення високої напруги підключається до автоматичного вимикача, і коли автоматичний вимикач очищений і витягнутий, шина, що прилягає до автоматичного вимикача, автоматично заземлюється через заземлювальний вимикач. Цей процес захищає техніків, обслуговуючий персонал і користувачів від випадкової напруги.

Використовується для запобігання статичної електрики та електромагнітних індукційних струмів. У двох або більше повітряних лініях електропередачі на одній опорі або в суміжному паралельному з’єднанні, коли одна або більше ліній знеструмлені, знеструмлені лінії генеруватимуть індуковану напругу та індукований струм через електромагнітну та електростатичну індукцію між ними та сусідніми лініями під напругою. Тому для таких ліній підходять заземлювачі.

Заземлювач високої напруги використовується для замикання струму короткого замикання. Заземлювач з номінальним струмом замикання при короткому замиканні повинен мати можливість замикатися за будь-якої прикладеної напруги (включаючи номінальну напругу) і будь-якого струму (включаючи номінальний струм замикання при короткому замиканні). Номінальний струм короткого замикання заземлювача дорівнює номінальному піковому витримуваному струму.

Заземлювач високої напруги на підстанції відіграє важливу роль у великих або важких силових трансформаторах, оскільки він дає змогу в електромережі мати постійну опорну точку напруги. В іншому випадку напруга може змінюватися залежно від місця. Забезпечити безпеку трансформаторів і персоналу, що використовує електроенергію.
