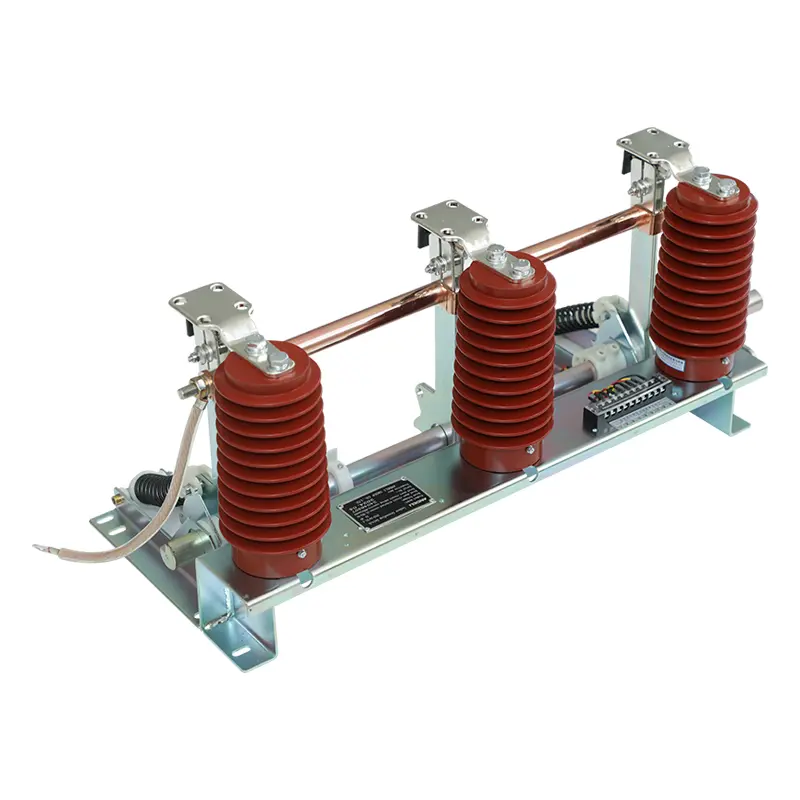

Розподільний пристрій високої напруги Вбудований вимикач заземлення

Вбудований заземлюючий вимикач для високовольтних комутаційних пристроїв SanGao широко постачається виробниками розподільних пристроїв, трансформаторними підстанціями та промисловими розподільними проектами, які прагнуть компактних розмірів і відповідних характеристик захисту від заземлення. Ця структурна конструкція, оптимізована для безперебійного складання з корпусами високовольтних шаф, забезпечує повну ізоляцію ланцюга, усуває ризики залишкової напруги та підвищує загальну стабільність усіх робочих процесів технічного обслуговування на місці.

Інтегрована конструкція заземлення для компактних розподільних пристроїв

Сучасні системи розподільних пристроїв вимагають не тільки електричних характеристик, але й ефективного використання внутрішнього простору. Встановлення окремого обладнання для заземлення може збільшити складність шафи та вимагати додаткових заходів для встановлення.

Вбудована конструкція інтегрує функцію заземлення безпосередньо в структуру розподільного пристрою, що дозволяє досягти більш безпечної роботи шафи, не займаючи непотрібного зовнішнього простору.

Основні цілі включають:

• Забезпечення шляху заземлення після електричної ізоляції

• Захист обслуговуючого персоналу від випадкової напруги

• Підтримка безпечної перевірки компонентів розподільного обладнання

• Покращення координації між заземлюючим обладнанням і конструкцією шафи

Для виробників розподільних пристроїв вбудований вимикач заземлення високовольтних розподільних пристроїв спрощує конструкцію шафи та покращує загальну координацію обладнання.

Як вбудована структура заземлення покращує безпеку шафи?

Високовольтні розподільні шафи містять кілька електричних компонентів, включаючи шини, автоматичні вимикачі та кабельні з’єднання. Під час технічного обслуговування навіть ізольовані компоненти можуть мати індуковану напругу або залишкову електричну енергію.

Вимикач заземлення допомагає створити заземлення з низьким опором для покращення умов безпеки.

Типовий процес роботи:

1. Схема відключена від джерела живлення.

2. Умова ізоляції підтверджується.

3. Заземлювач замкнутий.

4. Роботи з технічного обслуговування починаються після підтвердження заземлення.

Інтегрована структура вбудованого вимикача заземлення високовольтного розподільного пристрою допомагає забезпечити ближче положення заземлення до захищеного контуру, покращуючи координацію системи.

Структурний дизайн, орієнтований на інтеграцію розподільних пристроїв

Ефективність вбудованого заземлювача залежить як від якості електричного з’єднання, так і від механічної відповідності шафі.

Основні компоненти включають:

• Вузол заземлюючого ножа

• Статичний контакт

• Обертовий вал

Під час закривання робочий механізм приводить обертовий вал і заземлюючий ніж у положення контакту. Пружинний механізм допомагає забезпечити стабільний контактний тиск після того, як лезо заземлення досягне закритого положення.

Цей вбудований вимикач заземлення високовольтного розподільного пристрою підтримує:

Надійне контактне з'єднання

Лезо заземлення підтримує надійний контакт із статичним контактом, щоб створити стабільний шлях заземлення.

Механічна точність позиції

Точний рух допомагає забезпечити правильне відкрите та закрите положення всередині розподільного пристрою.

Довгострокова стабільність роботи

Оптимізована механічна структура знижує ризик проблем з роботою, викликаних повторними перемиканнями.

Сфери застосування інтегрованого захисту від заземлення

Внутрішні високовольтні розподільні шафи

Виробники розподільних пристроїв використовують вбудований заземлювальний вимикач високовольтних розподільних пристроїв для виконання функцій шафи, зберігаючи при цьому компактне внутрішнє розташування.

Промислові розподільні станції

Заводи з системами живлення середньої напруги потребують безпечних процедур технічного обслуговування трансформаторів, фідерів та електричного обладнання. Вбудоване заземлення допомагає операторам підготувати безпечніші умови роботи.

Підстанції та об'єкти розподілу електроенергії

Підстанції вимагають надійного заземлення для технічного обслуговування вимикачів, шин і кабельних відсіків.

Проекти електричної інфраструктури

Великі комерційні об’єкти, транспортні системи та енергетичні проекти часто вимагають компактних розподільних пристроїв, де важлива ефективність внутрішнього простору.

FAQ

1. Навіщо встановлювати заземлювач всередині розподільного пристрою?

Вбудована конструкція дозволяє інтегрувати захист від заземлення в конструкцію шафи, заощаджуючи простір для встановлення та покращуючи координацію системи.

2. Який захист забезпечує функція заземлення?

Вбудований вимикач заземлення високовольтного розподільного пристрою допомагає встановити безпечний шлях заземлення під час технічного обслуговування та зменшує ризики, спричинені випадковою напругою, індукційним струмом або статичною електрикою.

3. Чи можна використовувати це обладнання з різними конструкціями розподільних пристроїв?

так Сумісність встановлення має бути підтверджена відповідно до конкретної конструкції шафи та вимог проекту.

4. Що слід перевіряти під час технічного обслуговування?

Оператори повинні перевіряти механічний рух, стан контакту заземлення та надійність підключення під час планового технічного обслуговування.
