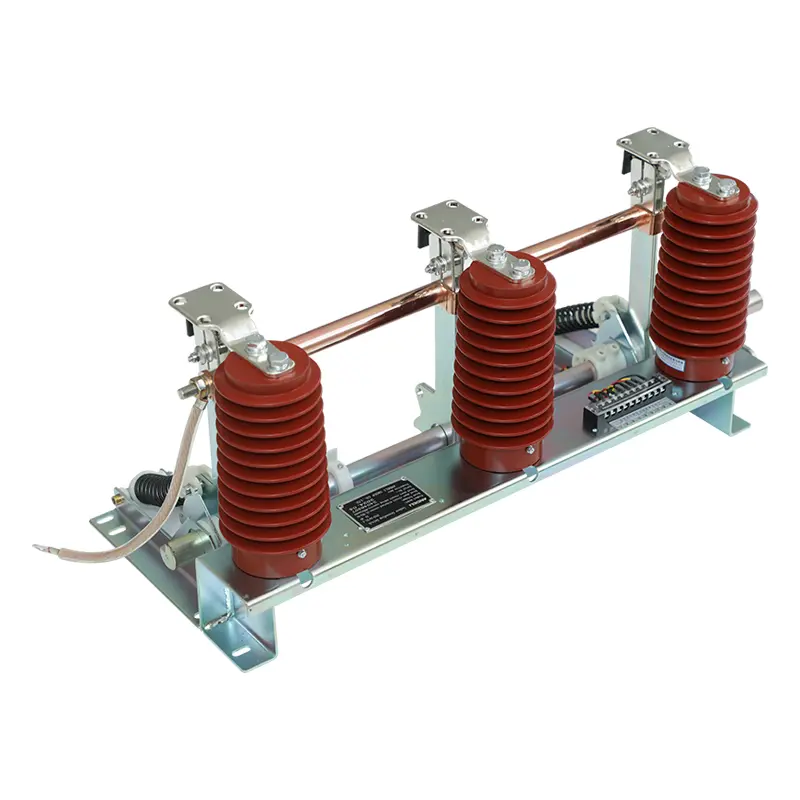

Вимикач заземлення змінного струму в приміщенні з високошвидкісним ножем заземлення

Вимикач заземлення змінного струму в приміщенні з високошвидкісним ножем заземлення від SanGao забезпечує спеціалізований заземлювальний пристрій середньої напруги, призначений для контролю ризиків під час обслуговування енергетичного обладнання в приміщенні. Охоплюючи робочі умови трифазного змінного струму від 3 кВ до 12 кВ 50/60 Гц, його високошвидкісна конструкція ножа заземлення скорочує час заземлення та мінімізує загрози безпеці для бригад з обслуговування.

Швидке реагування на заземлення для безпечнішого обслуговування середньої напруги

Під час обслуговування високовольтного обладнання швидкість заземлення та механічна надійність безпосередньо впливають на безпеку оператора. Коли ланцюг ізольовано, заземлювач забезпечує контрольований шлях заземлення, щоб запобігти несподіваній небезпеці напруги.

Конструкція високошвидкісного заземлювального ножа дозволяє швидко завершити операцію заземлення завдяки скоординованому руху робочого вала, кривошипа, пружинного механізму та вузла заземлювального ножа.

Вимикач заземлення змінного струму в приміщенні з високошвидкісним ножем заземлення в основному використовується для:

• Під час технічного обслуговування заземлюйте високовольтне електрообладнання

• Захистити техніків від випадкової появи напруги

• Обмежте ризики, спричинені індукованою напругою та статичною електрикою

• Забезпечте шляхи замикання на землю в електричних системах

На відміну від простих з’єднань заземлення, спеціальний вимикач заземлення забезпечує контрольовану механічну роботу та визначене положення заземлення в системах розподільних пристроїв.

Як працює структура високошвидкісного земляного ножа?

Ефективність внутрішнього вимикача заземлення змінного струму з високошвидкісним ножем заземлення значною мірою залежить від взаємодії між механічними компонентами.

Основна структура включає:

• Кронштейн

• Вузол заземлюючого ножа

• Статичний контакт

• Датчик

• Обертовий вал

• Рука, що обертається

• Натискна пружина

• Струмопровідний рукав

• Гнучке з'єднання

Коли робочий механізм замикає вимикач заземлення, робочий крутний момент приводить головний вал і обертовий важіль у положення замикання. Після проходження мертвої точки пружини стиснення накопичена енергія пружини вивільняється, що дозволяє вузлу заземлюючого ножа швидко перейти в закрите положення.

Ніж заземлення підтримує міцний контакт із статичним контактом через структуру дискової пружини, допомагаючи досягти стабільного електричного з’єднання.

Ця механічна конструкція допомагає покращити:

• Послідовність швидкості закриття

• Стабільність контактного тиску

• Тривала експлуатаційна надійність

Технічні характеристики

Обладнання призначене для застосування всередині приміщень середньої напруги, де потрібне безпечне заземлення.

Сценарії застосування, де швидке заземлення має значення

Приміщення для технічного обслуговування розподільних пристроїв

У розподільчих приміщеннях обслуговуючий персонал потребує надійного методу підтвердження заземлення обладнання перед перевіркою. Вимикач заземлення забезпечує спеціальну точку заземлення після завершення процедур ізоляції.

Промислові енергетичні системи

Заводи, на яких використовується обладнання середньої напруги, можуть потребувати регулярного технічного обслуговування трансформаторів, фідерів і розподільних пристроїв. Стабільний механізм заземлення допомагає зменшити ризики під час планових відключень.

Підстанції

Підстанції містять кілька ланцюгів високої напруги, де випадкова напруга, індукційний струм або електромагнітні ефекти можуть створити небезпеку. Обладнання для заземлення допомагає створити безпечніші умови обслуговування.

Середовища паралельних ліній передачі

Коли одна повітряна лінія знеструмлена, а сусідні лінії залишаються під напругою, електростатична та електромагнітна індукція може створити індуковану напругу. Заземлювальні вимикачі допомагають усунути ці ефекти та захистити працівників технічного обслуговування.

Контроль якості, зосереджений на безпеці заземлення

Заземлювальні вимикачі є компонентами, пов’язаними з безпекою в системах живлення, тому перевірка виробництва повинна зосереджуватися як на механічній роботі, так і на якості електричного з’єднання.

SanGao застосовується:

• Система управління якістю ISO9001:2008

• Система екологічного менеджменту ISO14001

• Система управління охороною праці OHSMS 18001

Для внутрішнього вимикача заземлення змінного струму з високошвидкісним ножем заземлення контроль якості включає:

• Перевірка точності руху ножа заземлення

• Перевірка струмопровідних точок підключення

• Перевірка узгодженості механічної роботи

• Підтвердження стану готової продукції перед відправкою

Ці етапи перевірки допомагають зменшити проблеми з налаштуванням установки після того, як обладнання прибуде на місце проекту.

FAQ

1. Яке основне призначення цього заземлюючого обладнання?

Він забезпечує шлях заземлення для високовольтного електричного обладнання під час технічного обслуговування та допомагає захистити техніків від випадкової небезпеки напруги.

2. Чому конструкція високошвидкісного земляного ножа важлива?

Механізм швидкої дії допомагає лезу заземлення швидко досягати закритого положення та підтримувати надійний контакт із статичним контактом.

3. Які системи живлення підходять для цього обладнання?

Він підходить для внутрішньої трифазної мережі змінного струму 3-12 кВ 50 (60) Гц.

4. Чи можна його встановити з існуючими розподільними шафами?

так Внутрішній вимикач заземлення змінного струму з високошвидкісним заземлювальним ножем призначений для роботи разом з різними високовольтними розподільними шафами, але сумісність встановлення повинна бути підтверджена відповідно до конкретної конструкції шафи.
