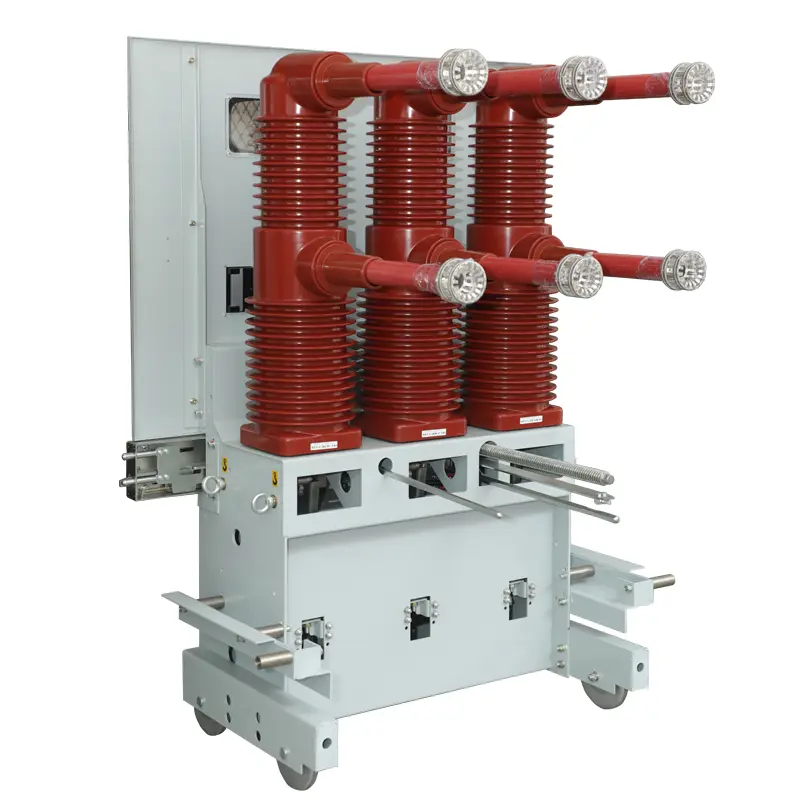

Вакуумний автоматичний вимикач ручного типу

Високоякісний вакуумний вимикач SanGao з ручним візком підходить для використання в трифазних системах змінного струму 50 Гц, 40,5 кВ і може використовуватися для струму навантаження, струму перевантаження та струму замикання на промислових і гірничодобувних підприємствах, електростанціях і підстанціях. Він також підходить для сценаріїв частої роботи. Цей автоматичний вимикач має верхню та нижню структуру макета, що ефективно зменшує глибину автоматичного вимикача.

Характеристика

Виробництво вакуумних автоматичних вимикачів з ручним візком відповідає національним стандартам Китаю GB1984-2003 «Автоматичні вимикачі високої напруги змінного струму», DL/T403-2000 «Технічні умови для замовлення вакуумних вимикачів для внутрішнього використання 3,6-40,5 кВ» і відповідним позитивним стандартам ЄС, а також має надійну функцію блокування. Робочий механізм автоматичного вимикача — це пружинний накопичувач енергії, який може працювати від накопичувача енергії змінного або постійного струму або вручну.

Автоматичний вимикач також може бути оснащений механізмом керування з постійним магнітом із тривалим терміном служби, термін служби якого становить до 20 000 разів, і його можна використовувати в надзвичайно частих робочих ситуаціях.

Автоматичний вимикач складається з передньої та задньої роздільних конструкцій, які можна використовувати як стаціонарну установку або як проміжну установку разом із шасі.

Прийнявши композитну ізоляційну структуру, трифазна дугогасна камера та пов’язане заряджене тіло ізольовані трьома незалежними ізоляційними кожухами з епоксидної смоли. Після прийняття композитної структури ізоляції вимикач відповідає вимогам щодо повітряної відстані та шляху витоку за нормальних умов експлуатації та ефективно зменшує об’єм автоматичного вимикача. Основна електрична схема вакуумної камери гасіння дуги та динамічне та статичне провідне з’єднання встановлені всередині ізоляції, що робить відстань між фазами лише 300 мм.

Всі електричні з'єднання в основному ланцюзі стаціонарні і мають високу надійність

Середовище використання:

Висота: нижче 3000 м;

Температура навколишнього середовища: максимум +40 ℃, мінімум -15 ℃;

Відносна вологість: середньодобова не більше 95%, середньомісячна не більше 90%

Сейсмічна інтенсивність: нижче рівня 8;

Місця без вогню, вибуху, корозійних газів і сильної вібрації,
