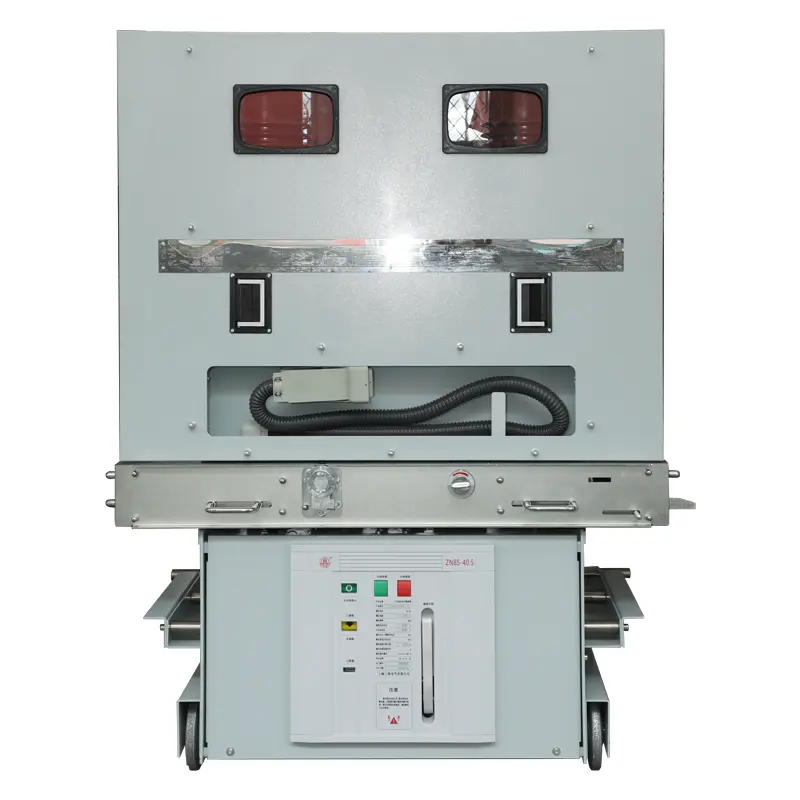

Внутрішній вакуумний вимикач HV

Внутрішній вакуумний вимикач SanGao HV має міцну ізоляційну структуру та використовує передову технологію епоксидної герметизації, щоб органічно поєднати камери вакуумного дугового гасіння, основні електричні схеми, опори ізоляції та інші компоненти в інтегрований герметичний стовп вперше. Успішно вирішено фундаментально проблему стійкості вакуумних вимикачів до навколишнього середовища, що зробило їх застосування більш широким.

Інтегрований суцільний герметичний полюс використовує технологію самоконвекції, розумно вирішуючи проблему розсіювання тепла, спричинену твердими ізоляційними конструкціями. Серія VBR (VS1) -12 суцільно герметичний вакуумний вимикач для внутрішнього використання високої напруги – це автоматичний вимикач, який реалізує концепцію безобслуговування в Китаї.

Застосування дугогасної камери високовольтного внутрішнього вакуумного вимикача з тривалим терміном служби та технологія герметизації епоксидного лиття забезпечує необслуговувану інтеграцію герметичної полюси, а високонадійний постійний магнітний робочий механізм, який можна використовувати, забезпечує необслуговувану роботу робочого механізму. Частина електронного керування відмовляється від традиційного допоміжного вимикача та замінює його фотоелектричним перемикачем наближення, а також використовує повністю електронне джерело живлення та інтелектуальний блок керування для забезпечення роботи електронної частини керування, що не потребує обслуговування.

Внутрішній вакуумний вимикач HV є внутрішнім розподільним пристроєм для трифазних систем живлення змінного струму 50 Гц з номінальною напругою 12 кВ. Служить блоком захисту та керування електромережним обладнанням та енергетичним обладнанням промислових і гірничодобувних підприємств. Підходить для місць, де потрібна часта робота при номінальному робочому струмі або багаторазове відключення струму короткого замикання.

Автоматичний вимикач має інтегровану конструкцію робочого механізму та корпусу автоматичного вимикача, який можна використовувати як стаціонарний монтажний блок або оснастити спеціальним руховим механізмом для формування ручного візка.

Внутрішній вакуумний вимикач HV підходить для трифазних систем живлення змінного струму з номінальною напругою 12 кВ і частотою 50 Гц. Його можна широко використовувати на електростанціях, підстанціях, у нафтохімії, металургії, виробничих аеропортах і житлових районах як пристрій керування та захисту для електричних установок. Він особливо підходить для місць, де часті роботи або численні струми короткого замикання відключені нижче номінального струму. Його можна встановити в розподільних пристроях із повітряною ізоляцією в приміщенні (таких як KYN28 і KYN96) для допоміжного використання. Автоматичний вимикач відповідає вимогам стандартів GB1984 «Автоматичні вимикачі змінного струму високої напруги», JB Factory T3855 «Вакуумні вимикачі змінного струму високої напруги», DL/T 403 «Технічні умови для замовлення вакуумних вимикачів високої напруги 12 кВ ~ 40,5 кВ» і відповідає відповідним вимогам стандартів, таких як IEC62271-100.

Середовище використання:

Температура навколишнього середовища: не вище +40С, не нижче -15 ℃ (зберігання та транспортування допускається при -30% С);

Висота: не більше 2000 м;

Відносна вологість: середньодобова не більше 95%, середньомісячна не більше 90%, середньодобова тиск насиченої пари не більше 2,2x10 МПа, середньомісячна не більше 1,8x10 ° МПа:

Сейсмічна інтенсивність: не вище рівня 8;

Місце без вогню, вибуху, серйозного забруднення, хімічної корозії та сильної вібрації.
